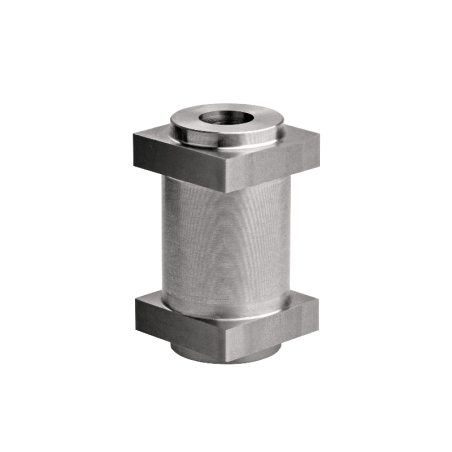

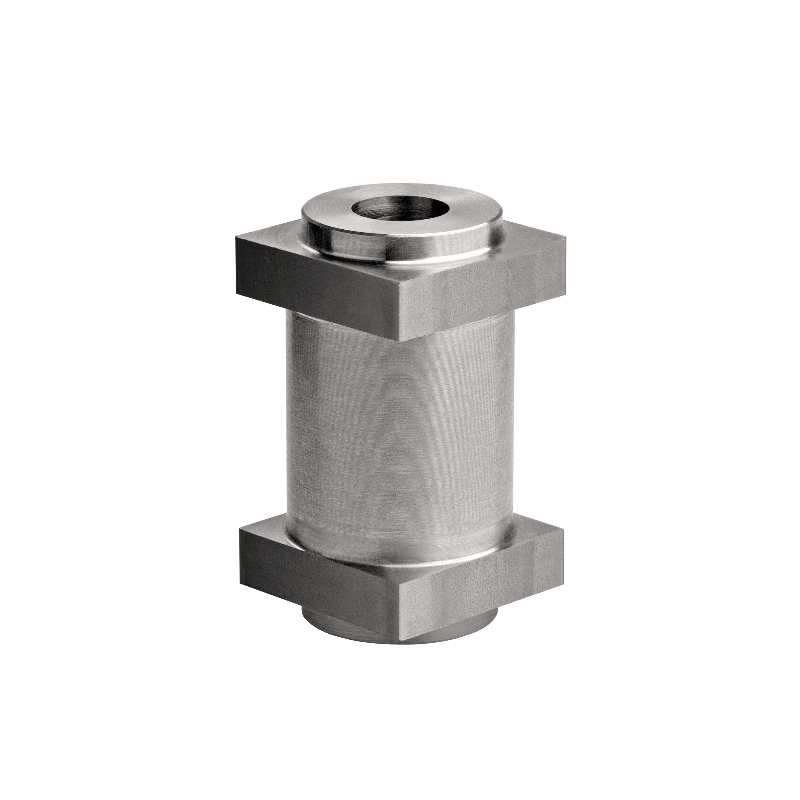

Axe de gond à collier pour tube carré

L'élément qui complète votre articulation de portail

Un gond à collier ne fonctionne pas seul : il a besoin d'un axe vertical solidaire du vantail autour duquel il vient pivoter. C'est précisément le rôle de cet axe en acier, à souder directement sur le tube du portail. Une fois en place, il vient se positionner dans le collier du gond et constitue l'axe de rotation de l'ouvrant.

Son principal intérêt : il est compatible avec l'ensemble de notre gamme de gonds à collier, quel que soit leur mode de fixation côté pilier — à sceller (pilier maçonné), sur platine à visser (poteau bois ou rénovation) ou à souder (poteau acier). Vous restez libre de choisir le gond adapté à votre support sans changer votre logique de montage côté vantail.

Choisir la bonne version

Le choix se fait sur deux critères : le diamètre de l'axe, qui doit correspondre au gond retenu, et la section du tube du montant de votre portail. Le tableau ci-dessous récapitule les combinaisons disponibles.

Caractéristiques techniques

• Matière : acier
• Type : axe vertical à souder
• Mode de pose : soudure sur le tube du vantail
• Diamètres disponibles : Ø30, Ø35 ou Ø40 mm
• Tubes compatibles : carrés de 30 à 50 mm de côté, épaisseur 3 mm maximum
• Compatibilité gond : tous nos gonds à collier (vis M18, M22 ou M27)

Mise en œuvre

L'axe se soude sur la face latérale du tube du vantail, à l'aplomb exact du collier du gond fixé sur le pilier. Procédez par pointage en hauteur et en bas, vérifiez l'aplomb au fil ou au laser, puis soudez à pleine pénétration. Après refroidissement, traitez le cordon avec une peinture antirouille au zinc pour protéger la zone de la corrosion. Comptez deux axes par vantail (un haut, un bas), parfaitement alignés avec leurs gonds respectifs.

Pour un montant en acier plein

Si votre vantail est réalisé non pas en tube creux mais en acier plein (carré ou plat massif), il existe une version d'axe dédiée à ce type de profil dans notre catalogue : son usinage et sa portée de soudure sont différents et mieux adaptés aux profils pleins.

Applications

Conçu pour les portails et portillons battants en tube acier, en usage résidentiel comme professionnel. À combiner avec le gond à collier correspondant pour constituer une articulation complète, robuste, réglable et entretenable dans le temps.
