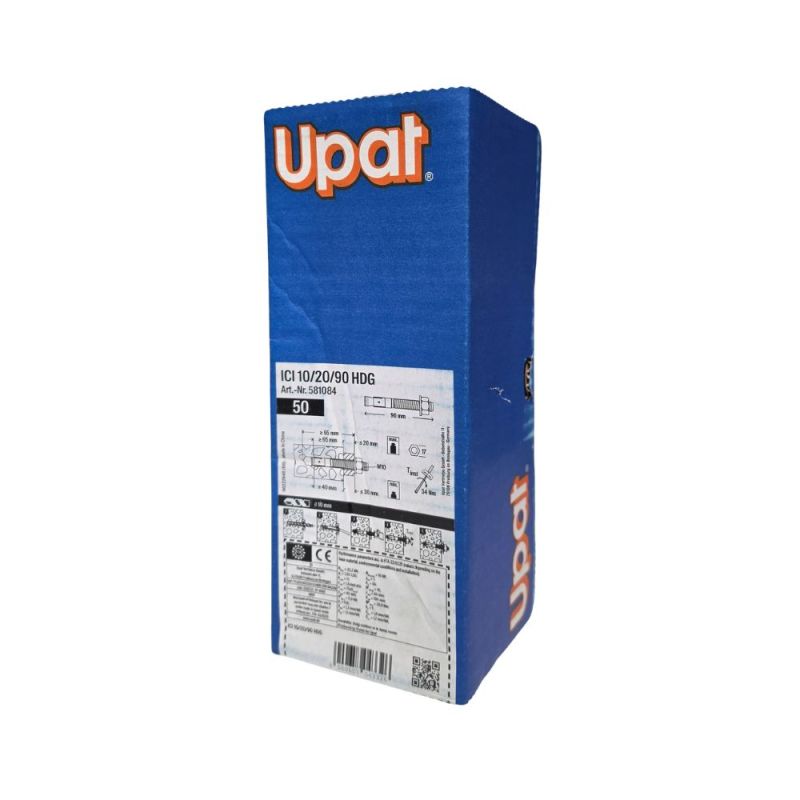

Goujon d'ancrage M10 HDG - Lot de 50 - UPAT

Goujon d'ancrage UPAT ICI M10x90 galvanisé à chaud : portails, poteaux et structures extérieures

Le goujon d'ancrage UPAT ICI 10/20/90 HDG est la version galvanisée à chaud du goujon ICI. Son revêtement de zinc épais, obtenu par immersion, le destine aux fixations extérieures exposées aux intempéries. Il reprend les performances du goujon ICI : charges moyennes à lourdes dans le béton non fissuré, avec un agrément technique européen (ETE option 7).

Conditionné en lot de 50, il s'adresse aux artisans métalliers, serruriers et poseurs comme aux particuliers qui réalisent un projet complet : plusieurs platines, une série de poteaux ou de consoles.

Les points forts du goujon d'ancrage UPAT ICI HDG

• Galvanisation à chaud pour une meilleure tenue à la corrosion en extérieur que l'acier électrozingué.
• Agréé ETE option 7 pour le béton non fissuré C20/25 à C50/60.
• Pose traversante rapide, directement à travers la pièce à fixer.
• Distances aux bords et entraxes réduits grâce au cône et à la bague d'expansion.
• Filetage protégé lors de la frappe par un épaulement sur la tête.
• Contrôle visuel de la pose grâce au marquage de la tête.

Applications

• Portails, pivots et butées extérieurs
• Garde-corps de terrasse et de balcon
• Poteaux et platines de clôture
• Escaliers extérieurs
• Structures métalliques et consoles en extérieur

Il s'utilise pour fixer vos platines, pieds de poteaux et pièces métalliques sur dalle ou mur en béton.

Caractéristiques techniques

Mise en œuvre

1. Vérifier que l'épaisseur de la pièce à fixer (platine + cale éventuelle) ne dépasse pas 20 mm.
2. Percer à Ø10 mm à travers la pièce à fixer, sur une profondeur d'au moins 80 mm (perforateur).
3. Nettoyer le trou (écouvillon UP B et soufflage) pour éliminer la poussière de forage.
4. Introduire le goujon au marteau jusqu'à ce que la rondelle soit en appui sur la pièce.
5. Serrer l'écrou à la clé dynamométrique (clé de 17) au couple de 34 N·m : la bague s'expanse et bloque l'ancrage.

Outillage nécessaire : perforateur, foret béton Ø10, écouvillon, marteau, clé dynamométrique.

Quel goujon choisir pour votre projet ?

• Intérieur, béton non fissuré, chantier : goujon UPAT ICI M10 électrozingué (lot de 50).
• Intérieur, besoin ponctuel : goujon Fischer FBN II M10 (lot de 4).
• Extérieur (portail, clôture, poteau) : goujon UPAT ICI M10 HDG (lot de 50) – ce produit.
• Extérieur, besoin ponctuel : goujon Fischer FBN II M10 HDG (lot de 4).
• Milieu humide ou bord de mer : goujon inox UPAT IMC M10 (lot de 50).
• Inox, besoin ponctuel : goujon inox Fischer FBN II M10 (lot de 4).
• Béton fissuré ou charges élevées : goujon haute performance UPAT MAX M10.
• Support creux, maçonnerie ou charges très élevées : privilégiez le scellement chimique UPAT 300 ml ou le kit de scellement chimique Fischer.

Le dimensionnement d'une fixation dépend du support, des charges et des distances aux bords : pour un ouvrage soumis à de fortes sollicitations, référez-vous aux données de l'agrément du fabricant.
