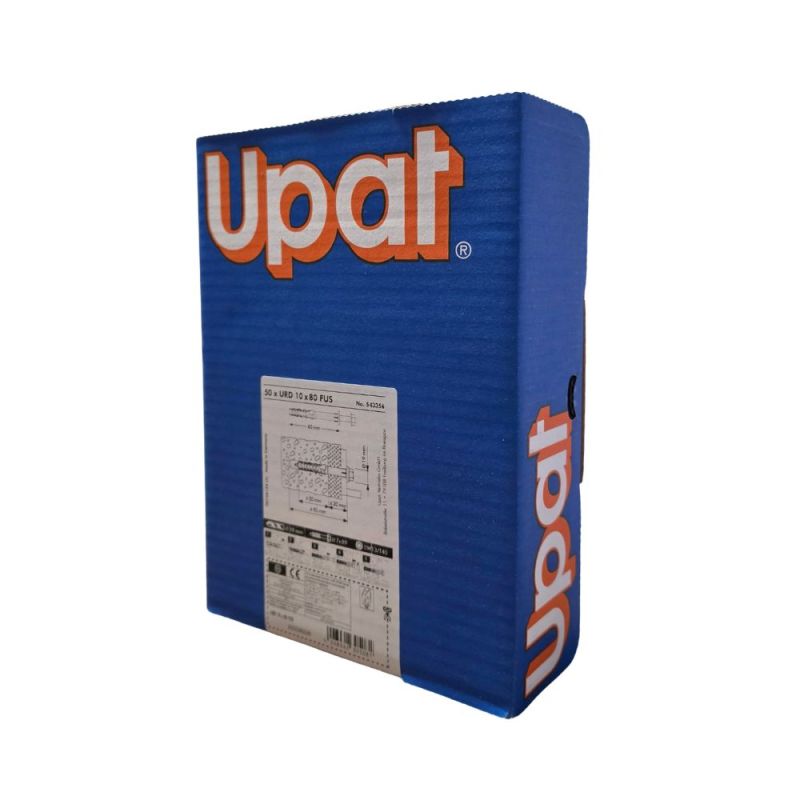

Cheville rallongée UPAT URD 10x80 FUS en nylon, livrée avec sa vis à tête hexagonale prémontée : la fixation traversante des cadres, ossatures et supports sur béton et maçonnerie, pleine ou creuse. Lot de 50 pièces.

  • Perçage Ø10 mm – cheville de 80 mm
  • Épaisseur de la pièce à fixer : jusqu'à 30 mm
  • Béton, brique pleine et creuse, blocs, béton cellulaire
  • Agrément ETA-17/0811, résistance au feu R90
  • Vis acier électrozingué – usage intérieur
livraison offerte
remise10
remise15

Cheville rallongée UPAT URD 10x80 : fixation traversante des cadres et ossatures

La cheville rallongée UPAT URD 10x80 FUS est une cheville en nylon livrée prémontée avec sa vis à tête hexagonale. Sa zone d'expansion courte la rend polyvalente : elle s'ancre aussi bien dans le béton que dans les maçonneries pleines ou creuses, en pose traversante à travers la pièce à fixer.

Conditionnée en lot de 50, elle convient aux chantiers de pose de cadres, d'ossatures métalliques ou bois et de supports.

Les points forts de la cheville URD

  • Agrément ETA-17/0811 et résistance au feu R90.
  • Vis prémontée : pose rapide, sans recherche de vis adaptée.
  • Multi-supports : béton, briques pleines et creuses, blocs, béton cellulaire.
  • Sécurité anti-rotation dans le trou lors du vissage.
  • Nylon robuste et recyclable.

Applications

  • Ossatures métalliques ou bois, cadres
  • Fenêtres et cadres de porte
  • Goulottes et chemins de câbles
  • Supports d'écran, armoires
  • Ancrage de poutres et plafonds suspendus

Caractéristiques techniques

Marque UPAT
Référence fabricant 543356 – URD 10x80 FUS gvz
Diamètre de perçage (d0) 10 mm
Longueur de cheville 80 mm
Profondeur de perçage mini (pose traversante, h2) 90 mm
Profondeur d'ancrage mini (hef) 50 mm
Épaisseur maxi de la pièce à fixer (tfix) 30 mm
Type de vis Vis à tête hexagonale, prémontée
Matière Cheville nylon – vis acier électrozingué
Supports Béton ≥ C12/15, brique pleine et à perforations verticales, brique silico-calcaire pleine et perforée, bloc plein et creux en béton léger, béton cellulaire
Agrément ETA-17/0811 – résistance au feu R90
Usage Intérieur, milieu sec
Conditionnement Lot de 50 chevilles avec vis

Mise en œuvre

  1. Vérifier que l'épaisseur de la pièce à fixer ne dépasse pas 30 mm.
  2. Percer à Ø10 mm à travers la pièce, sur au moins 90 mm. En maçonnerie creuse, percer sans percussion.
  3. Nettoyer le trou.
  4. Enfoncer la cheville avec sa vis à travers la pièce jusqu'en butée.
  5. Visser jusqu'à mise en appui de la tête sur la pièce, sans forcer.

Outillage nécessaire : perforateur, foret Ø10, écouvillon, marteau, clé ou visseuse.

Quelle cheville choisir ?

Le dimensionnement d'une fixation dépend du support, des charges et des distances aux bords : pour un ouvrage soumis à de fortes sollicitations, référez-vous aux données de l'agrément du fabricant.
