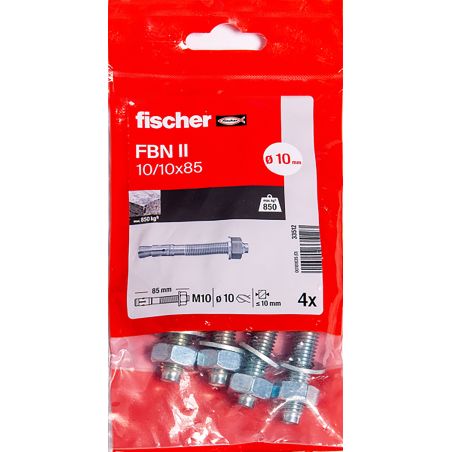

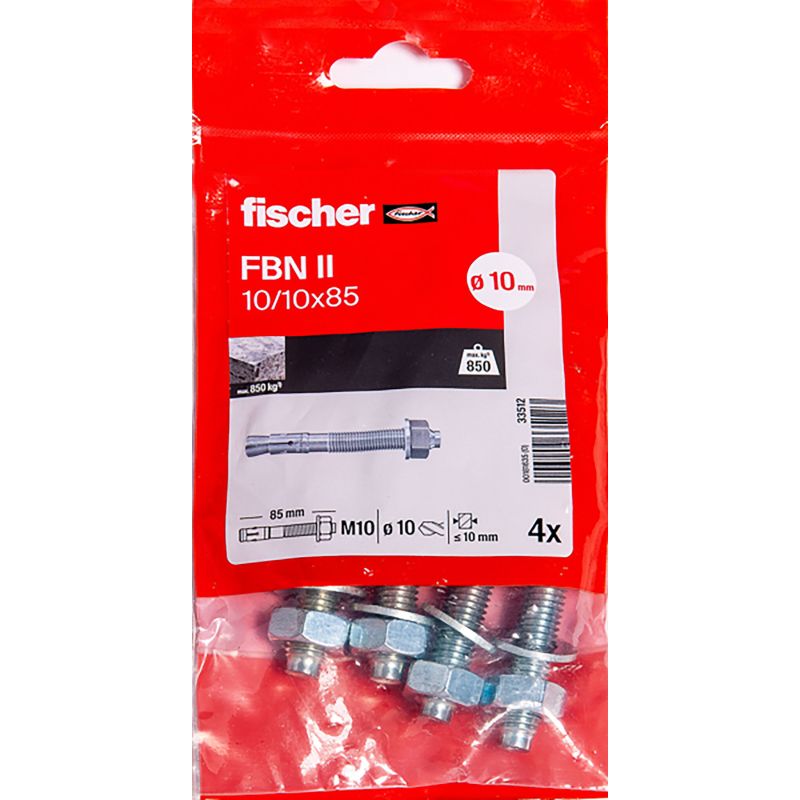

Goujon d'ancrage M10 FBN II - Lot de 4 - Fischer

Goujon d'ancrage Fischer FBN II M10x85 : ancrage polyvalent pour structures métalliques

Le goujon d'ancrage Fischer FBN II 10/10 est le goujon d'ancrage de référence de Fischer pour les fixations économiques dans le béton non fissuré. Son filetage long et ses deux profondeurs d'ancrage le rendent très polyvalent. Il est couvert par l'agrément technique européen ETA-07/0211.

Vendu en sachet de 4, il correspond exactement aux besoins ponctuels : la fixation d'une platine à quatre trous, d'un pied de poteau ou d'une console, sans acheter un carton complet.

Les points forts du goujon d'ancrage Fischer FBN II

• Deux profondeurs d'ancrage : standard pour la résistance maximale, réduite pour percer moins et poser plus vite.
• Filetage long : ajustement en hauteur et pose déportée possibles.
• Pose en attente, traversante ou, sous conditions, déportée.
• Peu de coups de marteau et faible glissement au serrage.
• Filetage protégé par le guidage de la tige, montage et démontage facilités.
• Contrôle de l'ancrage par marquage en tête.

Applications

• Constructions métalliques et platines
• Garde-corps et barres d'appui
• Consoles, échelles et chemins de câbles
• Escaliers et portails
• Machines et équipements

Il s'utilise pour fixer vos platines, pieds de poteaux et pièces métalliques sur dalle ou mur en béton.

Caractéristiques techniques

Mise en œuvre

1. Vérifier que l'épaisseur de la pièce à fixer ne dépasse pas 10 mm en ancrage standard (20 mm en ancrage réduit).
2. Percer à Ø10 mm à travers la pièce à fixer, sur une profondeur d'au moins 78 mm, puis nettoyer le trou.
3. Positionner l'écrou de façon que l'extrémité du goujon dépasse d'environ 3 mm.
4. Enfoncer le goujon au marteau jusqu'à ce que la rondelle soit en appui.
5. Serrer l'écrou (clé de 17) : le goujon est tiré dans la bague d'expansion, qui se plaque contre les parois du trou.

Outillage nécessaire : perforateur, foret béton Ø10, écouvillon, marteau, clé de 17 (outil de pose FABS conseillé pour la pose en série).

Quel goujon choisir pour votre projet ?

• Intérieur, béton non fissuré, chantier : goujon UPAT ICI M10 électrozingué (lot de 50).
• Intérieur, besoin ponctuel : goujon Fischer FBN II M10 (lot de 4) – ce produit.
• Extérieur (portail, clôture, poteau) : goujon UPAT ICI M10 HDG (lot de 50).
• Extérieur, besoin ponctuel : goujon Fischer FBN II M10 HDG (lot de 4).
• Milieu humide ou bord de mer : goujon inox UPAT IMC M10 (lot de 50).
• Inox, besoin ponctuel : goujon inox Fischer FBN II M10 (lot de 4).
• Béton fissuré ou charges élevées : goujon haute performance UPAT MAX M10.
• Support creux, maçonnerie ou charges très élevées : privilégiez le scellement chimique UPAT 300 ml ou le kit de scellement chimique Fischer.

Le dimensionnement d'une fixation dépend du support, des charges et des distances aux bords : pour un ouvrage soumis à de fortes sollicitations, référez-vous aux données de l'agrément du fabricant.
