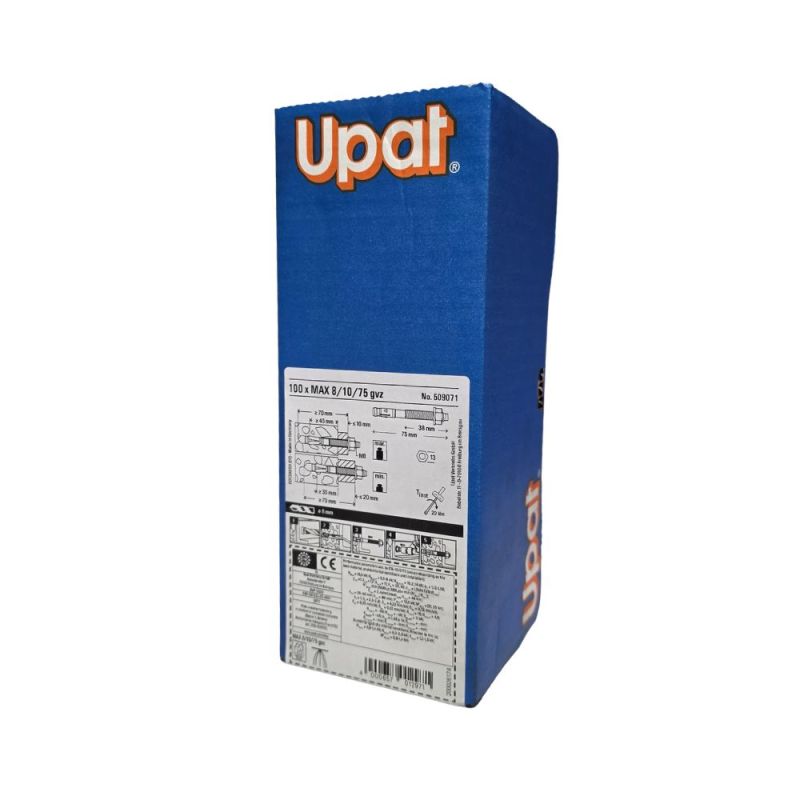

Goujon d'ancrage MAX M8 - Lot de 100 - UPAT

Goujon d'ancrage UPAT MAX M8x75 : haute performance en béton fissuré et non fissuré

Le goujon d'ancrage UPAT MAX 8/10/75 est un goujon d'ancrage haute performance conçu pour les charges moyennes à lourdes dans le béton fissuré et non fissuré. Il dispose d'agréments complets : ETE option 1 (ETA-10/0170), tenue sismique et résistance au feu R120. C'est le goujon à privilégier lorsque l'état du béton n'est pas connu ou que la fixation est sollicitée.

Conditionné en lot de 100, il s'adresse aux artisans métalliers, serruriers et poseurs comme aux particuliers qui réalisent un projet complet : plusieurs platines, une série de poteaux ou de consoles.

Les points forts du goujon d'ancrage haute performance UPAT MAX

• Agréé ETE option 1 : béton fissuré et non fissuré C20/25 à C50/60.
• Capacité de charge élevée, pour moins de points de fixation.
• Résistance au feu R120 et conformité VdS CEA.
• Fixation possible près des bords.
• Filetage protégé lors de la frappe et contrôle visuel par marquage de tête.
• Rondelle fournie, pose traversante ou en attente.

Applications

• Garde-corps et rampes soumis à des efforts importants
• Portails lourds et escaliers
• Consoles, échelles et chemins de câbles
• Machines et équipements
• Structures métalliques et charpentes bois

Il s'utilise pour fixer vos platines, pieds de poteaux et pièces métalliques sur dalle ou mur en béton.

Caractéristiques techniques

Mise en œuvre

1. Vérifier que l'épaisseur de la pièce à fixer (platine + cale éventuelle) ne dépasse pas 10 mm.
2. Percer à Ø8 mm à travers la pièce à fixer, sur une profondeur d'au moins 65 mm (perforateur).
3. Nettoyer le trou (écouvillon UP B et soufflage) pour éliminer la poussière de forage.
4. Introduire le goujon au marteau jusqu'à ce que la rondelle soit en appui sur la pièce.
5. Serrer l'écrou à la clé dynamométrique (clé de 13) au couple de 20 N·m : la bague s'expanse et bloque l'ancrage.

Outillage nécessaire : perforateur, foret béton Ø8, écouvillon, marteau, clé dynamométrique.

Quel goujon choisir pour votre projet ?

• Intérieur, béton non fissuré, chantier : goujon UPAT ICI M8 électrozingué (lot de 100).
• Intérieur, besoin ponctuel : goujon Fischer FBN II M8 (lot de 4).
• Extérieur (portail, clôture, poteau) : goujon UPAT ICI M8 HDG (lot de 100).
• Extérieur, besoin ponctuel : goujon Fischer FBN II M8 HDG (lot de 4).
• Milieu humide ou bord de mer : goujon inox UPAT IMC M8 (lot de 100).
• Inox, besoin ponctuel : goujon inox Fischer FBN II M8 (lot de 4).
• Béton fissuré ou charges élevées : goujon haute performance UPAT MAX M8 – ce produit.
• Support creux, maçonnerie ou charges très élevées : privilégiez le scellement chimique UPAT 300 ml ou le kit de scellement chimique Fischer.

Le dimensionnement d'une fixation dépend du support, des charges et des distances aux bords : pour un ouvrage soumis à de fortes sollicitations, référez-vous aux données de l'agrément du fabricant.
