Goujon d'ancrage inox M10 - Lot de 4 - Fischer

Goujon d'ancrage inox A4 Fischer FBN II M10x85 : la fixation inox pour l'extérieur

Le goujon d'ancrage inox Fischer FBN II 10/10 A4 est la version acier inoxydable A4 du goujon Fischer FBN II. Il est destiné aux fixations extérieures, aux façades et aux milieux humides, dans le béton non fissuré. Il conserve le filetage long et les deux profondeurs d'ancrage de la gamme FBN II (agrément ETA-07/0211).

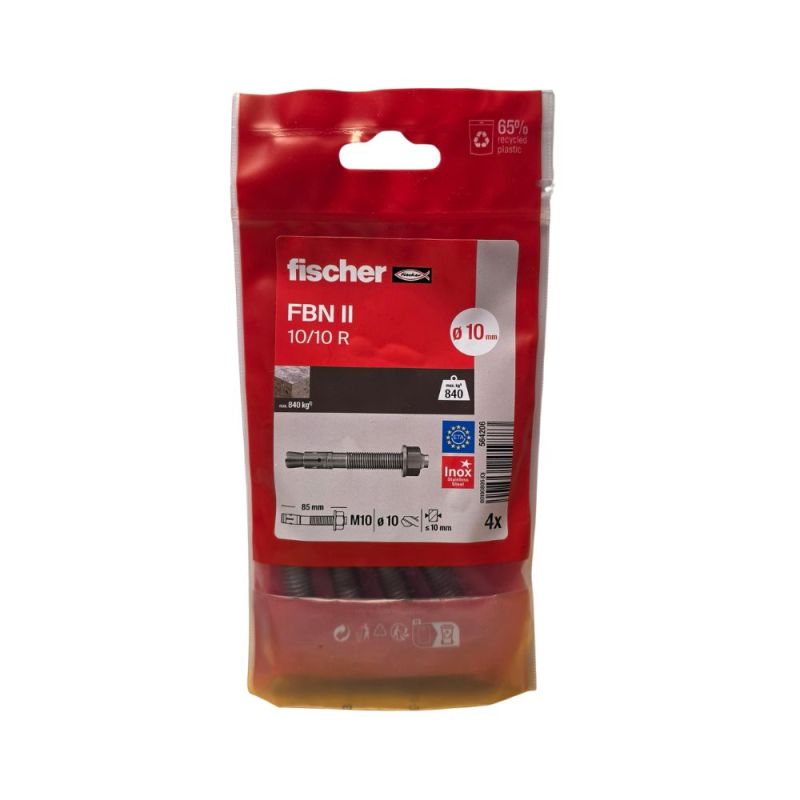

Vendu en sachet de 4, il correspond exactement aux besoins ponctuels : la fixation d'une platine à quatre trous, d'un pied de poteau ou d'une console, sans acheter un carton complet.

Les points forts du goujon d'ancrage inox Fischer FBN II A4

• Inox A4 : excellente résistance à la corrosion en extérieur et en milieu humide.
• Deux profondeurs d'ancrage : standard pour la résistance maximale, réduite pour percer moins.
• Filetage long : ajustement en hauteur et pose déportée possibles.
• Pose en attente ou traversante, peu de coups de marteau.
• Filetage protégé par le guidage de la tige.
• Contrôle de l'ancrage par marquage en tête.

Applications

• Garde-corps inox et barres d'appui extérieures
• Façades et bardages
• Consoles et échelles extérieures
• Fixations en milieu humide ou en bord de mer
• Portails et structures exposées

Il s'utilise pour fixer vos platines, pieds de poteaux et pièces métalliques sur dalle ou mur en béton.

Caractéristiques techniques

Mise en œuvre

1. Vérifier que l'épaisseur de la pièce à fixer ne dépasse pas 10 mm en ancrage standard (20 mm en ancrage réduit).
2. Percer à Ø10 mm à travers la pièce à fixer, sur une profondeur d'au moins 78 mm, puis nettoyer le trou.
3. Positionner l'écrou de façon que l'extrémité du goujon dépasse d'environ 3 mm.
4. Enfoncer le goujon au marteau jusqu'à ce que la rondelle soit en appui.
5. Serrer l'écrou (clé de 17) : le goujon est tiré dans la bague d'expansion, qui se plaque contre les parois du trou.

Outillage nécessaire : perforateur, foret béton Ø10, écouvillon, marteau, clé de 17 (outil de pose FABS conseillé pour la pose en série).

Quel goujon choisir pour votre projet ?

• Intérieur, béton non fissuré, chantier : goujon UPAT ICI M10 électrozingué (lot de 50).
• Intérieur, besoin ponctuel : goujon Fischer FBN II M10 (lot de 4).
• Extérieur (portail, clôture, poteau) : goujon UPAT ICI M10 HDG (lot de 50).
• Extérieur, besoin ponctuel : goujon Fischer FBN II M10 HDG (lot de 4).
• Milieu humide ou bord de mer : goujon inox UPAT IMC M10 (lot de 50).
• Inox, besoin ponctuel : goujon inox Fischer FBN II M10 (lot de 4) – ce produit.
• Béton fissuré ou charges élevées : goujon haute performance UPAT MAX M10.
• Support creux, maçonnerie ou charges très élevées : privilégiez le scellement chimique UPAT 300 ml ou le kit de scellement chimique Fischer.

Le dimensionnement d'une fixation dépend du support, des charges et des distances aux bords : pour un ouvrage soumis à de fortes sollicitations, référez-vous aux données de l'agrément du fabricant.
