Dimensions Tube Rectangulaire Acier - Guide Complet

Le tube rectangulaire acier est un profilé clé en construction, serrurerie et métallerie. Ses deux dimensions inégales (largeur × hauteur) lui donnent une bonne résistance dans un sens privilégié, idéale pour les portails, pergolas, structures et ossatures. Ce guide te donne les dimensions standards et les conseils pour bien choisir.

Qu'est-ce qu'un tube rectangulaire acier ?

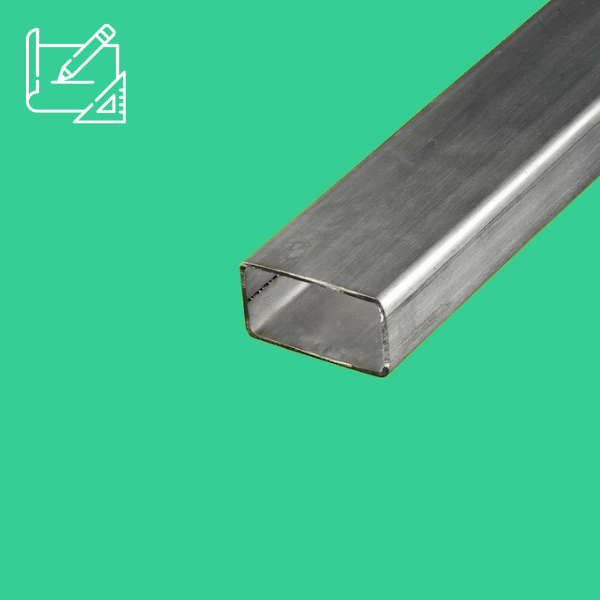

Un tube rectangulaire acier est un profilé creux de section rectangulaire, obtenu par formage et soudure électrique longitudinale. Il se définit par trois cotes :

• La largeur (a) : le côté le plus long.
• La hauteur (b) : le côté le plus court.
• L'épaisseur (e) : l'épaisseur de paroi.

Un tube noté 80 × 40 × 3 mesure 80 mm de large, 40 mm de haut et 3 mm de paroi. Les normes de référence sont la NF EN 10219 (formé à froid) et la NF EN 10210 (formé à chaud).

Dimensions standards

Les sections les plus vendues en France vont de 40 × 20 à 200 × 100 mm. Voici un extrait des dimensions courantes :

Longueurs de livraison standards : 3 m et 6 m. Coupe à la cote disponible via notre service acier sur-mesure.

Quelle section pour quel projet ?

Pars toujours de l'usage final pour choisir la section. Exemples concrets :

• Portail battant résidentiel : 60 × 40 × 2 mm pour le cadre, 40 × 20 × 2 mm pour les barreaudages.
• Portail coulissant : 80 × 40 × 3 mm pour la poutre rail, 60 × 40 × 2 mm pour le cadre.
• Pergola bioclimatique : 80 × 40 × 3 mm pour les poteaux, 60 × 40 × 3 mm pour les traverses.
• Structure de carport : 100 × 50 × 3 mm ou 120 × 60 × 4 mm selon portée.
• Ossature véranda : 80 × 40 × 3 mm en profils de base, renforts en 100 × 50 × 4 mm.

Pour un projet porteur (charge sur toiture, plancher, ouverture mur porteur), la section doit être validée par un bureau d'études.

Épaisseur de paroi : comment choisir ?

L'épaisseur conditionne la résistance mécanique et le poids. Trois familles d'épaisseurs couvrent 90 % des usages :

• 2 mm : usage décoratif et serrurerie légère (mobilier, barreaudages, petits cadres).
• 3 mm : usage structurel courant (portails, pergolas, ossatures légères).
• 4 à 6 mm : usage porteur (charpentes, poteaux, ouvertures de mur).

À section égale, passer de 2 à 3 mm augmente la résistance en flexion de 45 % environ. Le choix se fait toujours selon le calcul structure si tu as une charge déterminante.

Nuances d'acier courantes

Les tubes rectangulaires acier se déclinent en trois nuances principales (norme NF EN 10025) :

• S235JR : acier de construction de base, usage courant, soudable.
• S275JR : résistance mécanique supérieure, utilisé en charpente et structures industrielles.
• S355JR : haute résistance, pour ponts, bâtiments industriels, pièces fortement sollicitées.

Le S235JR couvre la plupart des besoins en bricolage et serrurerie. Pour un projet soumis à calcul, consulte un bureau d'études qui précisera la nuance adaptée.
