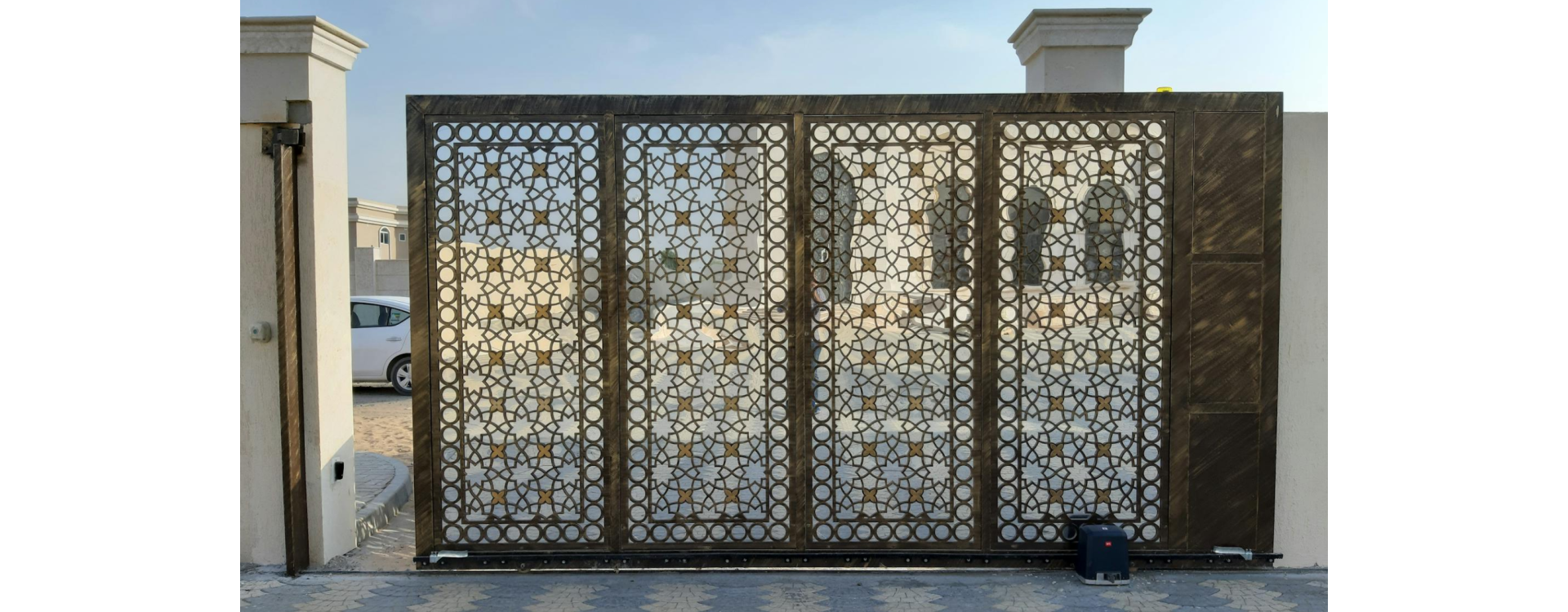

Fabriquer un portail coulissant en acier : guide complet des matériaux et dimensions

Fabriquer un portail coulissant en acier attire de nombreux bricoleurs à la recherche d'une solution durable et économique. Ce type d'ouvrage séduit par sa robustesse, sa résistance aux chocs et sa longue durée de vie. Toutefois, un résultat fiable ne dépend pas uniquement de la qualité de l'acier utilisé. Le choix des profilés, le calcul des dimensions et la préparation de la motorisation influencent directement les performances de l'ensemble. Parmi ces éléments, la motorisation mérite une attention particulière. En effet, le poids du vantail conditionne autant la structure du portail que la puissance du moteur nécessaire à son bon fonctionnement.

Sélectionner les profilés acier adaptés à la structure du portail

Le choix des profilés constitue une étape essentielle dans la fabrication d’un portail coulissant en acier. Chaque section participe à la solidité de l’ensemble et influence son comportement dans le temps. Pour la structure principale, le tube acier carré reste la solution la plus utilisée. Les montants verticaux et les traverses horizontales sont généralement réalisés en tube 40 x 40 mm ou 50 x 50 mm. Une large gamme de tubes acier carrés en découpe sur mesure couvre les sections les plus courantes pour ce type de projet.

Certaines configurations nécessitent toutefois des profilés plus adaptés aux contraintes mécaniques. Le tube rectangulaire, par exemple en 60 x 40 mm, résiste mieux aux efforts de flexion. Pour les remplissages décoratifs, des sections plus fines apportent un bon compromis entre esthétique et rigidité. Un tube carré de 20 x 20 mm convient aux motifs simples, tandis qu'un modèle de 25 x 25 mm renforce la structure des barreaux espacés.

Ces choix influencent directement le poids du vantail. Un portail de 4 mètres en tube 40 x 40 x 2 mm pèse généralement entre 50 et 70 kg. Cette donnée reste essentielle pour choisir une motorisation adaptée à votre portail fait maison. Une estimation précise évite les erreurs de dimensionnement et facilite l'assemblage final.

Calculer les dimensions du portail coulissant selon la largeur de passage

Le calcul des dimensions constitue une étape déterminante dans la conception d’un portail coulissant. La largeur de passage influence directement la longueur totale du vantail. Pour garantir un fonctionnement correct, le portail doit dépasser l’ouverture de chaque côté. Ce dépassement permet l’installation des galets et de la butée de fermeture. Dans la plupart des configurations, une marge de 30 à 50 cm est nécessaire.

Ainsi, une ouverture de 3 mètres nécessite généralement un vantail de 3,60 m à 4 m. Pour une ouverture de 4 mètres, la longueur atteint souvent 4,80 m à 5 m. Toutefois, l’espace disponible côté refoulement reste un critère essentiel.

La hauteur mérite également une attention particulière. Un portail résidentiel mesure habituellement entre 1,50 m et 2 m. Au-delà, des traverses intermédiaires deviennent nécessaires pour renforcer la structure. Enfin, l’entraxe entre les montants ne doit pas dépasser 80 cm afin de préserver la rigidité du châssis et d’éviter des modifications coûteuses après fabrication.

Assembler le châssis et préparer le rail de coulissement

L’assemblage du portail exige une préparation rigoureuse afin de garantir un fonctionnement durable. Avant toute opération de soudure, une surface de travail parfaitement plane est indispensable. Cette précaution limite les risques de déformation du châssis pendant la fabrication. En effet, un vrillage devient particulièrement difficile à corriger après l’assemblage définitif.

Une fois le cadre positionné, les soudures peuvent être réalisées au poste MIG ou MAG selon l’épaisseur des profilés. Chaque angle doit être contrôlé avec précision avant la fixation finale. Des cordons réguliers contribuent à renforcer la résistance de l’ensemble.

Parallèlement, le rail de coulissement nécessite une attention particulière. Son installation dans une fondation béton parfaitement alignée garantit un déplacement fluide du vantail. Les galets de roulement assurent ensuite le guidage et supportent le poids de la structure. Enfin, la crémaillère doit être positionnée avec précision afin d'assurer un engrènement fiable avec le pignon du moteur de portail.

Intégrer la motorisation à un portail coulissant fait maison

L’intégration de la motorisation représente une étape essentielle dans la conception d’un portail coulissant en acier. Un portail fabriqué sur mesure peut recevoir un moteur de portail coulissant adapté à son poids, à ses dimensions et à sa fréquence d'utilisation. Toutefois, cette compatibilité dépend du respect des cotes prévues lors de la fabrication. Le moteur transmet son mouvement à la crémaillère grâce à un pignon relié au réducteur. Les performances varient ensuite selon la puissance et les caractéristiques du modèle choisi.

Le marché est largement dominé par trois fabricants reconnus : NICE, CAME et SOMFY. Ces marques proposent des kits complets comprenant les principaux équipements nécessaires à l’automatisation. Les photocellules, les télécommandes et la crémaillère sont généralement inclus dans ces ensembles.

Chaque fabricant possède également ses spécificités. NICE est apprécié pour sa fiabilité sur les installations résidentielles courantes. CAME propose des solutions adaptées aux portails particulièrement lourds. SOMFY se démarque quant à lui par ses fonctionnalités connectées et ses options de pilotage à distance.

Pour un portail en acier de quatre mètres, le choix d'un moteur portail capable de supporter 300 à 400 kg apporte généralement une marge de sécurité confortable. Enfin, un réglage précis de la hauteur du moteur reste indispensable afin d'assurer un fonctionnement fluide et durable de l'ensemble.

Traiter et peindre l'acier pour protéger le portail dans la durée

La protection de l’acier constitue une étape incontournable pour garantir la durabilité d’un portail coulissant. En effet, un métal non traité s’oxyde rapidement sous l’effet de l’humidité et des intempéries. Une préparation soignée de la surface reste donc indispensable avant l’application des produits de protection.

Cette préparation débute par l’élimination des traces de calamine, de rouille et des résidus de soudure. Une brosse métallique ou un disque abrasif convient généralement aux petites surfaces. Un dégraissage complète ensuite le nettoyage afin d'améliorer l'adhérence des traitements. Pour un résultat encore plus efficace, un sablage peut être réalisé sur les zones découpées ou soudées.

Une fois le support préparé, l’application d’un primaire antirouille permet de limiter les risques de corrosion. Deux couches sont généralement recommandées pour protéger efficacement le châssis. La peinture de finition renforce ensuite cette protection contre les UV et les agressions climatiques. Enfin, les référentiels publiés par l’ACQPA apportent des recommandations précieuses pour les environnements particulièrement exposés.
